Qu’est-ce qui définit une structure de panneau d’affichage LED double face haute performance ?
La conception d'un panneau d'affichage extérieur à LED double face repose sur l'équilibre entre la charge du vent bidirectionnelle et l'effet d'îlot de chaleur interne. Une structure correctement conçue comprend : des fondations en béton armé sur pieux profonds (pour supporter le poids doublé et les forces de renversement), une armature en acier Q235B et un système de ventilation unique de type « sandwich ». Un système bien conçu doit résister à des vents de catégorie 12 (typhon de force 12) et, grâce à une conception optimisée du flux d'air, évacuer rapidement la chaleur générée par les deux écrans, prolongeant ainsi leur durée de vie de plus de 30 %.

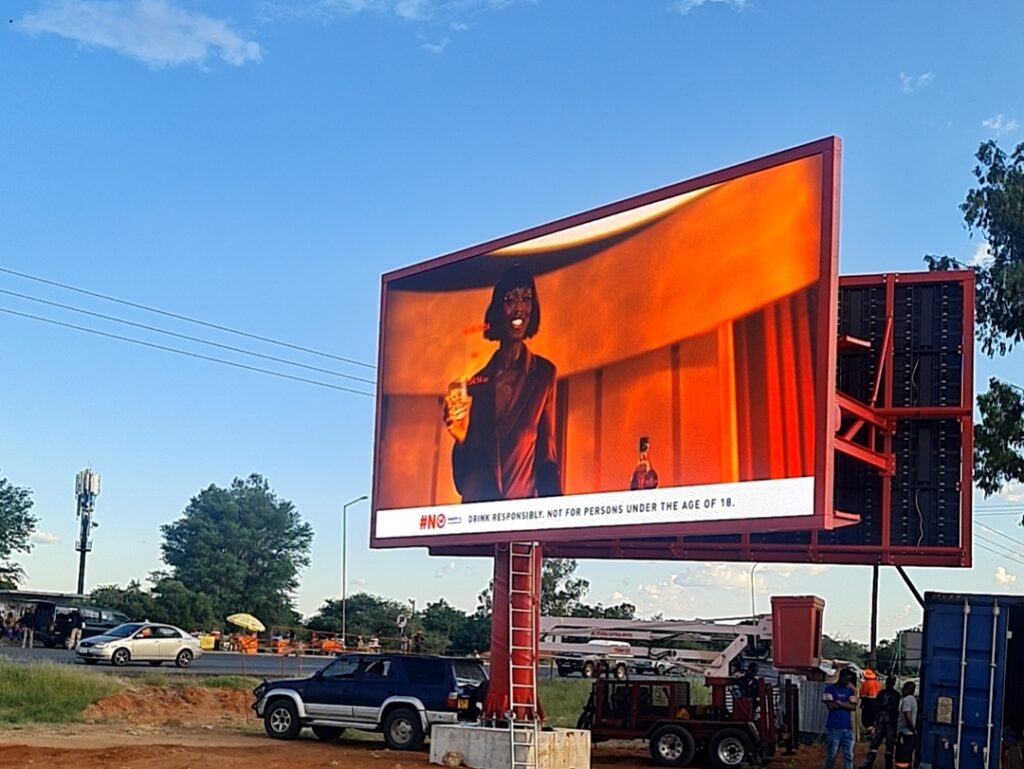

Analyse de la structure de base : bien plus que deux écrans côte à côte
Une idée fausse courante chez les nouveaux acheteurs est qu'un écran double face est simplement constitué de deux écrans simple face montés dos à dos. Ce malentendu entraîne souvent des défaillances structurelles. Forte d'une équipe d'ingénieurs et de R&D expérimentée, Sostron conçoit les structures double face comme un système intégré et unifié.

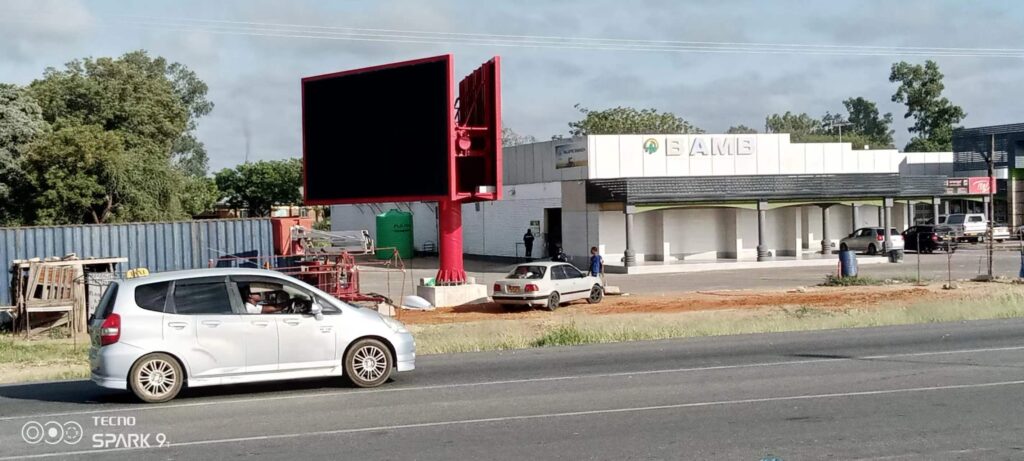

Travaux de fondation
Il s'agit de la structure principale du panneau publicitaire. La surface exposée au vent étant doublée, la structure doit résister à des forces de renversement bien plus importantes. Selon les études géologiques, Sostron utilise soit des fondations sur colonnes isolées, soit des fondations élargies avec armatures en acier calculées avec précision en fonction des charges requises.
Colonne de support principale
Généralement construites avec des tubes d'acier hexagonaux ou cylindriques, s'étendant du sol jusqu'au sommet, les grandes structures d'affichage double face (100 m² ou plus) nécessitent une colonne d'acier en treillis pour une répartition uniforme des contraintes.
Structure du cadre de l'armoire
Ce système relie les armoires LED à la colonne de support. Sostron utilise des cornières et des tubes carrés en acier conformes aux normes nationales, tous traités avec des revêtements anticorrosion de haute qualité.
La vision de Sostron : une structure n’est pas qu’un simple support, c’est un savoir-faire. Chaque plan est élaboré par des ingénieurs en structure cumulant plus de 10 ans d’expérience, garantissant ainsi que chaque élément d’acier soit positionné avec précision là où il a un impact et une valeur ajoutée.
Comment résoudre le problème de « piège à chaleur » des écrans double face ?
La structure à double face crée naturellement une cavité étanche entre les deux écrans. Sans ventilation adéquate, la chaleur s'accumule rapidement, accélérant la dégradation des LED et augmentant le risque d'incendie.
La solution de Sostron : l’ingénierie active des flux d’air
Emplacement de l'admission et de l'échappement
Les entrées d'air sont placées sur les côtés ou en bas de la structure, tandis que les orifices d'extraction à haute pression se trouvent en haut. Cette configuration exploite le flux d'air naturel par effet de cheminée pour expulser l'air chaud vers le haut et vers l'extérieur.
Ventilateurs intelligents à température contrôlée
Des ventilateurs axiaux à température contrôlée, installés à l'intérieur du couloir de maintenance central, s'activent automatiquement lorsque les températures internes dépassent 40 °C.
Système de chauffage, ventilation et climatisation intégré
Pour les projets situés au Moyen-Orient ou en zone tropicale, Sostron recommande l'ajout d'unités de climatisation industrielles pour un refroidissement supplémentaire.
Avantage des nouvelles technologies
La toute dernière technologie d'économie d'énergie à cathode commune de Sostron réduit la production de chaleur des LED d'environ 30 %, allégeant ainsi la charge du système de refroidissement à la source.
Les fondements de la sécurité : calculs de la résistance au vent et de la charge au sol
Chez Sostron, la sécurité n'est pas une option, c'est le principe fondamental de l'entreprise. Les panneaux d'affichage extérieurs étant souvent situés dans des lieux publics très fréquentés, leur fiabilité structurelle est primordiale.
Résistance au vent
La conception standard doit résister à des vents de catégorie 12 (32,7–36,9 m/s). Les structures à double paroi présentent des coefficients de résistance au vent plus complexes en raison du couple supplémentaire induit par les vents latéraux sur la colonne centrale.
Protection contre les tremblements de terre
Les conceptions respectent les exigences locales en matière d'intensité sismique et sont généralement conçues pour résister à des séismes de magnitude 8.
Protection contre la foudre
Un paratonnerre doit être installé en haut, avec une résistance de mise à la terre inférieure à 4 ohms (ou inférieure à 1 ohm pour les systèmes de mise à la terre partagés).

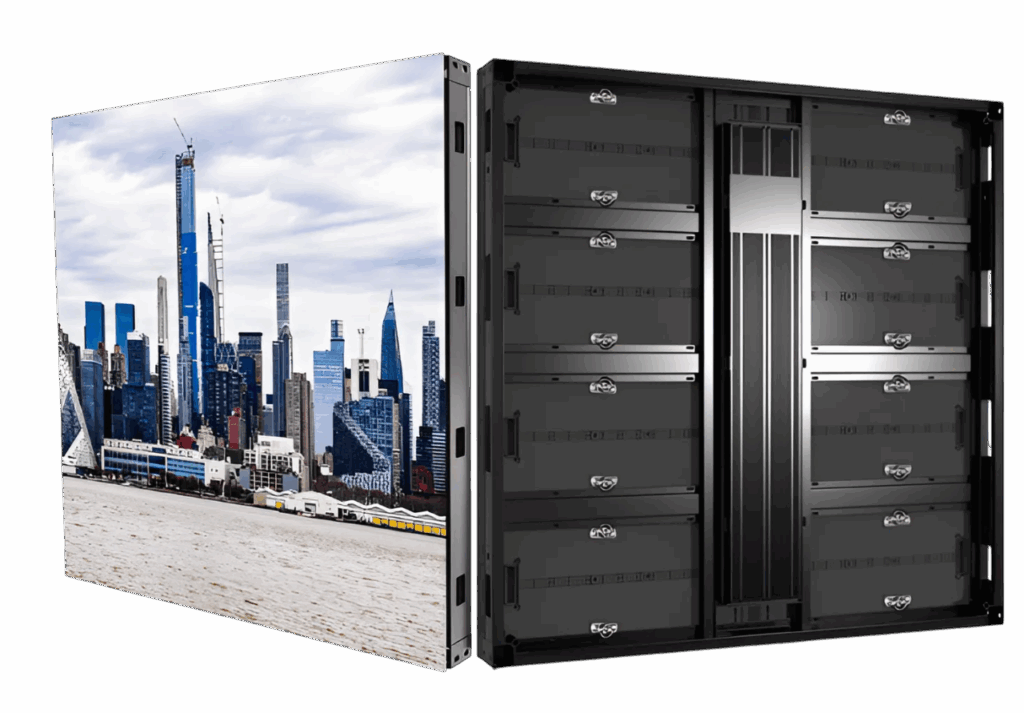

Comparaison des matériaux : Comment les types d’armoires influencent la conception structurelle
Le calcul des charges dépend fortement du poids des armoires LED. Vous trouverez ci-dessous des données du laboratoire d'ingénierie de Sostron pour vous guider dans votre choix :
| Fonctionnalité | Armoires en fer simples | Fer à repasser étanche standard | Armoires en aluminium moulé sous pression | Impact sur la conception structurelle |
|---|---|---|---|---|
| Poids (kg/m²) | 45–55 | 50–60 | 28–32 | L'aluminium réduit considérablement la charge structurelle. |
| Platitude | Moyenne | Moyenne | Excellent (usinage CNC) | Des coutures plus petites nécessitent des tolérances structurelles plus strictes. |
| Dissipation de la chaleur | Pauvre | Modéré | Excellent | L'aluminium réduit la dépendance au ventilateur |
| Résistance à la rouille | Nécessite de la peinture | revêtement en poudre | Sans rouille | Idéal pour les zones côtières à forte salinité |
| Cas d'utilisation optimal | budget ultra-faible | LED extérieure standard | Écrans haut de gamme / grands / double face | Fortement recommandé pour les écrans double face |
Bien que les armoires en aluminium moulé sous pression coûtent légèrement plus cher au départ, elles réduisent d'environ 20 % les coûts de main-d'œuvre liés à la structure en acier et à l'installation, ce qui correspond à la stratégie d'« optimisation des coûts totaux » de Sostron.
Accès pour l'entretien : service avant ou service arrière ?
Les clients demandent souvent : « Comment réparez-vous un écran double face ? Avons-nous besoin d'une grue ? »
Cela dépend de la conception des accès pour la maintenance.
Conception du couloir de service arrière (couloir de maintenance interne)
: Un passage de 60 à 80 cm relie les deux écrans.
Avantages : Les techniciens y accèdent par une échelle intérieure ; sécurité assurée, fonctionnement à l’abri des intempéries et accessibilité permanente.
Inconvénients : Augmentation de l’épaisseur totale (généralement de 1,2 à 1,5 m).
Recommandation Sostron : Il s’agit de la norme pour les grands panneaux d’affichage montés sur poteaux et elle reflète une conception responsable qui privilégie la sécurité des techniciens.
Conception à accès frontal (sans couloir intérieur)
: modules à ouverture frontale ou rotatifs.
Avantages : profil plus fin, léger, esthétique épurée.
Inconvénients : nécessite une nacelle élévatrice ; risque accru de travail en hauteur.
Recommandation Sostron : Idéal pour les installations murales ou les installations double face dans les espaces restreints.
Pourquoi Sostron est le meilleur partenaire pour les projets complexes d'éclairage structurel à LED
La conception d'un panneau d'affichage double face nécessite plus que des connaissances en matière de LED ; elle requiert une expertise en génie civil.
Installation de fabrication avancée de 15 000 m²
Contrairement aux sociétés commerciales, Sostron possède son propre atelier de fabrication et son laboratoire de vieillissement. Nous pouvons ainsi réaliser des armoires ou des modules d'angle sur mesure et effectuer des tests d'assemblage complets de 72 heures avant expédition.
Des projets dans plus de 70 pays
Des déserts brûlants de Dubaï à la toundra glacée de Russie, les écrans double face de Sostron ont fait leurs preuves dans des environnements extrêmes. Notre équipe d'ingénieurs chevronnés maîtrise parfaitement les normes de construction internationales, garantissant ainsi l'approbation des plans dès leur première soumission.
Assistance technique complète
Nous ne vendons pas seulement des écrans. Nous fournissons des solutions complètes, allant des dessins de structure CAO aux calculs de structure en acier, en passant par les conseils d'installation.
L'engagement de Sostron
Que ce soit au niveau du service, de l'innovation ou de la livraison, nous privilégions l'efficacité et la responsabilité pour vous offrir une solution d'affichage LED véritablement sans souci.
Obtenez votre plan structurel personnalisé
Vous souhaitez que votre panneau d'affichage LED double face soit plus sûr et dure plus longtemps ? Ne prenez pas de risques avec son intégrité structurelle.
Contactez l'équipe Sostron dès aujourd'hui pour recevoir :
• Des plans d'installation structurels CAO gratuits
• Des calculs de charge de vent et de portance adaptés à votre projet
• Des prix directs d'usine
Références :
Manuel de construction en acier de l'AISC
ASCE 7 – Charges minimales de conception pour les bâtiments et autres structures
