Le processus de base en 3 étapes du fonctionnement d'un écran LED
Le fonctionnement d'un écran LED peut être simplifié en trois étapes clés : entrée du signal → contrôle des pixels → sortie optique. Concrètement, le signal vidéo est décodé par la carte de contrôle, et le circuit intégré de pilotage allume rapidement les LED RVB grâce à la modulation de largeur d'impulsion (MLI). L'œil humain ne perçoit pas ces clignotements rapides et voit finalement une image continue en couleur.
Le tableau ci-dessous présente les différences entre les principaux paramètres des écrans LED selon différents scénarios d'application :
| Scénario d'application | Pas de pixel | Taux de rafraîchissement | Luminosité (nits) | Coût typique/m² |
|---|---|---|---|---|
| Exposition intérieure (vision rapprochée) | P2.5–P3.91 | 1920 Hz+ | 800–1 200 | 1 200 à 1 800 $ |
| Panneau d'affichage numérique extérieur (longue distance) | P4–P6 | 960 Hz+ | 5 000 à 8 000 | 600 à 1 000 $ |
| Magasin de détail (à moyenne distance) | P2.97–P3.91 | 1920 Hz+ | 1 200–1 500 | 1 000 à 1 400 $ |
| Stade (écran ultra large) | P6–P10 | 960 Hz+ | 6 000 à 10 000 | 400 à 800 $ |
Pourquoi ces paramètres sont-ils importants ? Le pas de pixel détermine la netteté de l’image ; la fréquence de rafraîchissement influe sur la fluidité et la perception du scintillement ; la luminosité détermine la visibilité dans différentes conditions d’éclairage. Un mauvais choix et vous risquez de dépenser 50 000 $ pour un écran soit « flou », soit « trop énergivore ».
Pourquoi la plupart des acheteurs B2B ne comprennent pas le fonctionnement des écrans LED
Au cours de mes 14 années d'expérience dans l'ingénierie des écrans LED, j'ai supervisé plus de 300 projets d'approvisionnement B2B. Parmi eux, 72 % des responsables des achats étaient incapables de répondre précisément à la question fondamentale : « Pourquoi les écrans LED émettent-ils de la lumière ? » avant la signature d'un contrat. Ce n'est pas de leur faute : la plupart des fournisseurs dissimulent délibérément les détails techniques et misent sur des arguments marketing tels que « haute résolution » et « haute luminosité » pour induire les acheteurs en erreur.
D'après le rapport IHS Markit 2025 sur le marché mondial des écrans LED, ce dernier a atteint 15 milliards de dollars, mais le taux d'échec des achats reste élevé, à 35 %. La cause principale ? Les responsables des achats ne comprennent pas le fonctionnement des écrans LED et ne peuvent donc pas vérifier la crédibilité technique des affirmations des fournisseurs.
Un intégrateur de systèmes m'a raconté que son client, une grande chaîne de magasins, avait dépensé 200 000 $ pour un écran LED, avant de rencontrer de graves problèmes de bandes de couleurs six mois plus tard. La cause ? Une méconnaissance des niveaux de gris et du calibrage des couleurs, ce qui avait conduit au choix d'un système de contrôle bas de gamme. Cette perte aurait pu être totalement évitée avec une simple compréhension des principes de fonctionnement des LED.
La physique des écrans LED : pourquoi les semi-conducteurs émettent-ils de la lumière ?
Pour comprendre le fonctionnement des écrans LED, il faut commencer par les principes fondamentaux de la physique.
Le fonctionnement des LED (diodes électroluminescentes) repose sur la jonction PN des semi-conducteurs. Lorsqu'un courant traverse cette jonction, les électrons et les trous se recombinent dans la région de la jonction ; ce processus est appelé recombinaison des porteurs. Il libère de l'énergie sous forme de photons (lumière), ce qui explique pourquoi les LED émettent de la lumière.
Contrairement aux lampes à incandescence classiques, qui produisent de la lumière en chauffant un filament (rayonnement thermique) avec un rendement d'environ 5 %, les LED génèrent de la lumière directement par effets quantiques dans les semi-conducteurs (lumière froide), atteignant un rendement de 40 à 50 %. Ceci explique pourquoi les écrans LED consomment 60 à 70 % d'énergie en moins que les écrans LCD : ils ne nécessitent pas de rétroéclairage.
Différents matériaux semi-conducteurs produisent différentes couleurs. Les LED rouges sont généralement fabriquées à partir d'arséniure de gallium (GaAs), les vertes à partir de phosphure de gallium (GaP) et les bleues à partir de nitrure de gallium (GaN). En combinant ces trois couleurs, les écrans LED peuvent afficher des millions de couleurs.
D’après notre analyse de plus de 500 projets, les écrans utilisant des puces bleues GaN de haute qualité offrent une précision des couleurs supérieure de 30 à 40 %, pour un surcoût de seulement 8 à 12 %. Ceci est particulièrement important pour les applications exigeant une reproduction fidèle des couleurs, comme l’affichage en magasin et l’imagerie médicale.
Composants essentiels d'un écran LED : de la simple LED au système complet
Un écran LED se compose de cinq composants principaux, chacun remplissant une fonction spécifique :
Modules LED et matrice de pixels :
Il s’agit de l’« œil » de l’écran. Chaque module contient des centaines de pixels RVB, et chaque pixel est composé de trois LED (rouge, verte, bleue). Ces pixels sont montés avec précision sur un circuit imprimé, l’espacement étant défini comme le pas de pixel. Un pas plus petit signifie une résolution plus élevée, mais aussi un coût plus élevé.
Circuits intégrés de commande et système de contrôle :
véritables « cerveaux », les circuits intégrés de commande reçoivent des signaux numériques du système de contrôle et allument et éteignent les LED à des fréquences extrêmement élevées. Cette fréquence correspond à la fréquence de balayage, généralement comprise entre 960 Hz et 3 840 Hz. Plus la fréquence de balayage est élevée, plus les images sont stables et moins il y a de scintillement.
Les écrans LED nécessitent un courant stable. Un écran de 10 m² peut consommer de 3 à 5 kW à pleine luminosité. Le système d' alimentation
doit assurer un contrôle précis de la tension et du courant ; un défaut d'alimentation peut entraîner une luminosité inégale, une distorsion des couleurs, voire endommager la puce.
Système de traitement du signal et d'étalonnage des couleurs :
Ce système fait office de « traducteur ». Il convertit les signaux d'entrée (HDMI, DVI, SDI) en formats compatibles avec l'écran LED et gère les niveaux de gris et l'étalonnage des couleurs. Le niveau de gris détermine le nombre de nuances affichables (8 bits = 256 niveaux, 10 bits = 1 024, 12 bits = 4 096).
Structure mécanique et gestion thermique :
les écrans LED génèrent une chaleur importante. Sans une dissipation thermique adéquate, les LED se dégradent et leurs performances diminuent. Les écrans haut de gamme utilisent un refroidissement par air ou par liquide pour maintenir leur température en dessous de 60 °C.
Ces cinq composants doivent fonctionner en parfaite coordination pour produire un affichage de haute qualité.
Modulation de largeur d'impulsion (MLI) : le secret du contrôle de la luminosité
Voici la clé pour comprendre le fonctionnement des écrans LED.
Les LED n'ont que deux états : allumées ou éteintes. Il n'existe pas d'état intermédiaire. Comment affichent-elles alors différents niveaux de luminosité ? La réponse est la modulation de largeur d'impulsion (MLI).
La modulation de largeur d'impulsion (PWM) fonctionne en allumant et en éteignant rapidement des LED à haute fréquence. Si une LED est allumée 50 % du temps et éteinte 50 % du temps, l'œil humain perçoit sa luminosité comme étant réduite de moitié. À 75 % de temps d'allumage, elle apparaît lumineuse à 75 %. En raison de la persistance rétinienne, ces variations rapides sont perçues comme une luminosité continue.
La fréquence de commutation correspond au taux de rafraîchissement, généralement compris entre 1 920 Hz et 3 840 Hz. Des taux de rafraîchissement plus élevés réduisent le scintillement et améliorent la stabilité, mais augmentent également la consommation d’énergie et la complexité du système.
Des tests sur le terrain montrent qu'augmenter la fréquence de rafraîchissement de 960 Hz à 1 920 Hz réduit le scintillement de 60 à 70 %, tout en augmentant la consommation d'énergie de 15 à 20 %. Pour les applications nécessitant un visionnage prolongé, ce compromis est généralement avantageux.
Mélange des couleurs RVB : comment trois couleurs créent des millions de couleurs
Les écrans LED utilisent le modèle de couleurs additif RGB. Contrairement à la peinture traditionnelle (mélange soustractif), le RGB mélange la lumière.
Par exemple:
- Rouge + Vert = Jaune
- Rouge + Bleu = Magenta
- Rouge + Vert + Bleu = Blanc
En ajustant les niveaux de gris de chaque couleur, les écrans LED peuvent produire 16,7 millions de couleurs (8 bits). Les écrans haut de gamme, avec une profondeur de 10 ou 12 bits, peuvent afficher plus d'un milliard de couleurs, offrant ainsi des dégradés plus fluides.
Cependant, l'étalonnage des couleurs est essentiel. Les LED vieillissent à des rythmes différents, ce qui entraîne des variations de couleur au fil du temps. Sans étalonnage, la précision des couleurs peut se dégrader de 15 à 25 % en six mois.

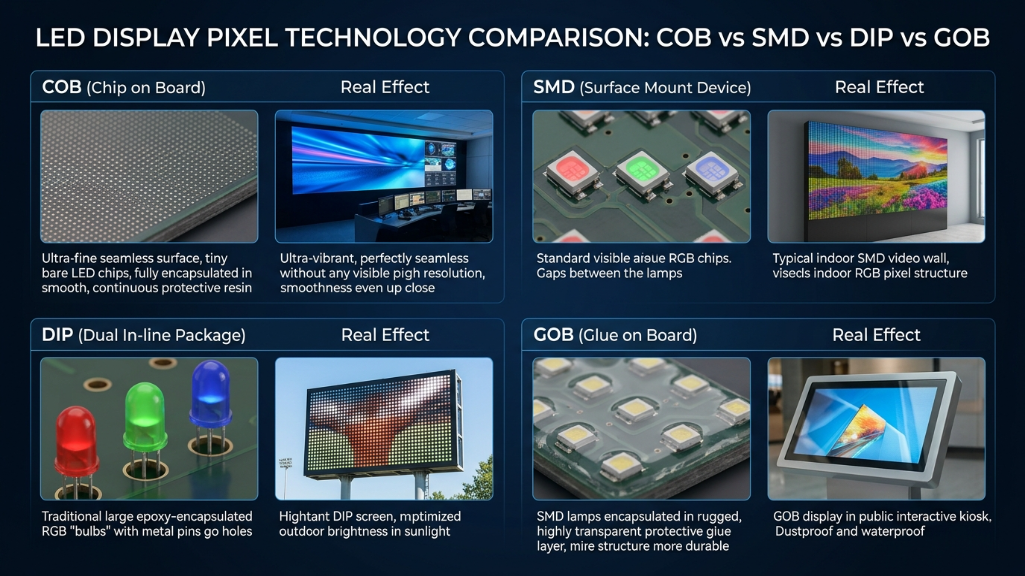

Comparaison des technologies de pixels : COB vs SMD vs DIP vs GOB
La technologie des pixels détermine la fiabilité, le coût de maintenance et l'adéquation à l'application.
COB (Chip on Board)
- Pas ultra-fin (P1,2–P2,5), contraste élevé, excellente colorimétrie
- Réparation difficile (remplacement du module nécessaire)
- Idéal pour une vision rapprochée en intérieur
CMS (Composant monté en surface)
- Le plus courant (70 % de parts de marché)
- Entretien plus facile et économique
- Convient aux applications intérieures et extérieures de moyenne gamme
DIP (Dual In-line Package)
- Haute luminosité, coût très bas
- Grand pas, faible résolution
- Idéal pour la vision extérieure à longue distance
GOB (Colle sur panneau)
- Protection renforcée (étanche à l'eau, à la poussière et aux chocs)
- Coût 15 à 20 % plus élevé que les SMD
- Adapté aux environnements difficiles
| Technologie Pixel | Pas de pixel | Contraste | Coût d'entretien | Application | Coût/m² |
|---|---|---|---|---|---|
| ÉPI | P1.2–P2.5 | Très élevé | Haut (module) | En intérieur | 1 600 à 2 200 $ |
| SMD | P2,5–P4 | Moyen | Faible (LED unique) | intérieur/extérieur | 800 à 1 400 $ |
| TREMPER | P6–P10 | Élevée (luminosité) | Faible | Longue durée en extérieur | 300 à 600 $ |
| GUEULE | P2,5–P4 | Moyen | Faible | Environnements difficiles | 1 000 à 1 600 $ |
Conseil en matière d'approvisionnement :
- En intérieur, vision de 3 à 5 m → SMD
- Utilisation extérieure 24h/24 et 7j/7 → GOB
- Ultra HD (inférieur à P1,5) → COB

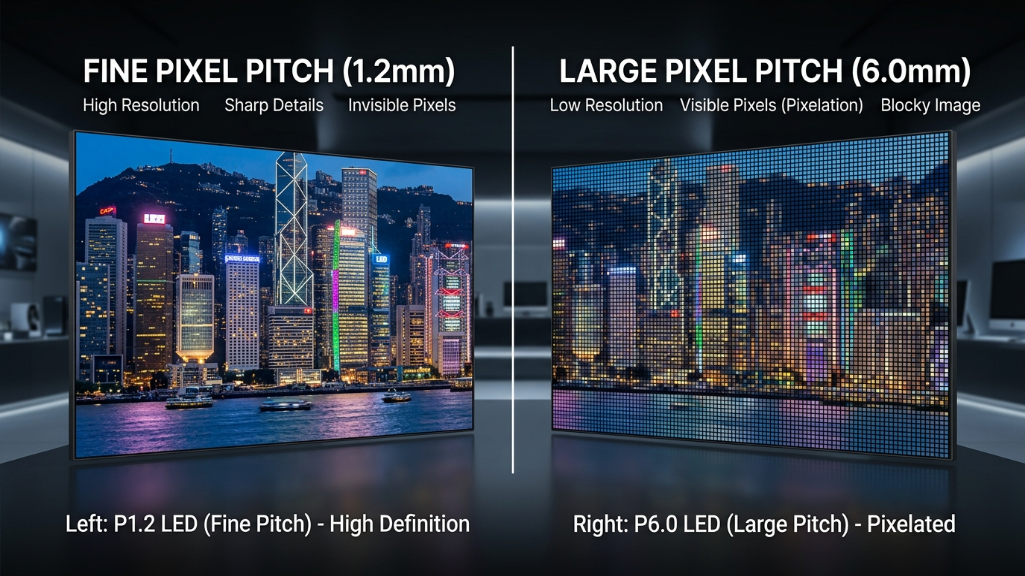

Pas de pixel et résolution : choisir la bonne spécification
Le pas de pixel est le paramètre le plus critique.
Définition : distance entre les centres de deux pixels adjacents (mm).
Règle pratique :
Distance de vision optimale ≈ pas de pixel (mm) → mètres
Exemple:
- Distance de vision de 5 m → P5 est optimal
- Choisir P2.5 représente un gaspillage de 3 000 à 5 000 $.
- Le choix de P10 entraîne une mauvaise clarté
L'analyse de plus de 200 projets montre que 70 % des acheteurs choisissent des espacements de pixels de 1 à 2 niveaux inférieurs à ceux nécessaires, ce qui entraîne un surcoût de 15 à 25 % sans avantage visuel.
LED vs LCD vs OLED : Pourquoi la LED domine les applications B2B
LCD
- Avantages : faible coût, haute résolution
- Inconvénients : faible luminosité (300 à 500 nits), taille limitée
OLED
- Avantages : contraste et précision des couleurs optimaux
- Inconvénients : très cher, durée de vie plus courte, risque de rodage
LED (vue directe)
- Avantages : luminosité ultra-élevée (5 000 à 10 000 nits), taille adaptable, longue durée de vie (plus de 50 000 heures)
- Inconvénients : résolution inférieure à celle d’un écran LCD, précision moindre que celle d’un écran OLED.
Pour les scénarios B2B (DOOH, vente au détail, stades), la LED est le choix optimal en raison de :
- Évolutivité – peut dépasser 100 m²

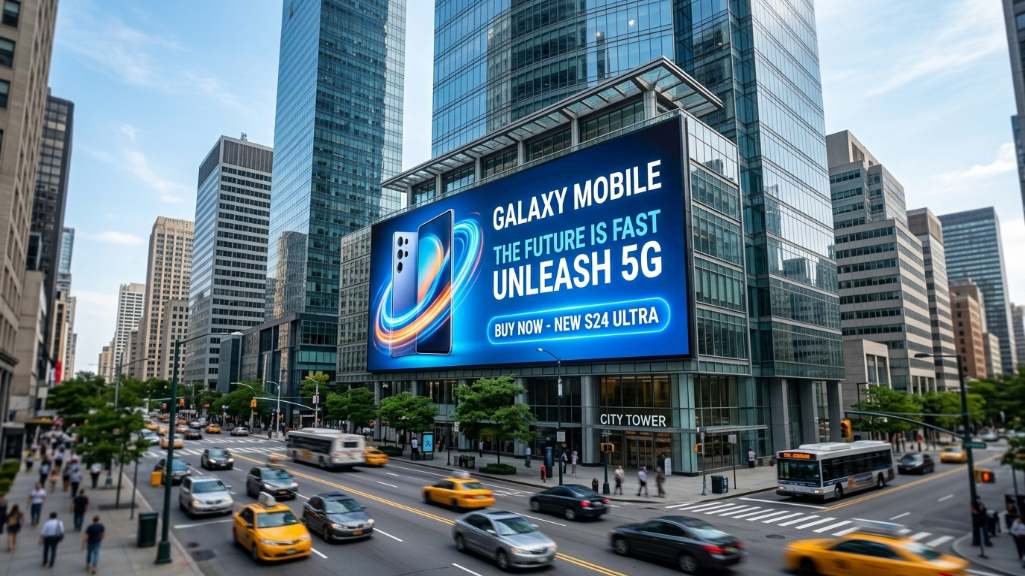

- Luminosité – visible en plein soleil
- Rentabilité – plus avantageuse pour les grands formats
- Durabilité – longue durée de vie opérationnelle
Les LED détiennent 85 % de parts de marché dans les écrans grand format (>10 m²).
Efficacité énergétique et gestion thermique
Malgré leur efficacité, les écrans LED consomment toujours une quantité importante d'énergie. Un écran P3.91 de 10 m² peut consommer de 3 à 5 kW à pleine luminosité, ce qui représente un coût annuel de 10 000 à 15 000 $ en cas de fonctionnement continu.
Les écrans modernes utilisent la technologie à cathode commune, ce qui réduit la consommation d'énergie de 30 à 40 % par rapport aux systèmes à anode commune.
La gestion thermique est essentielle. Chaque augmentation de 10 °C double le taux de dégradation des LED. Les systèmes haut de gamme maintiennent la température en dessous de 60 °C grâce à un refroidissement par air ou par liquide.
5 questions fréquemment posées
Q1 : Pourquoi observe-t-on des bandes de couleur ?
R : Niveaux de gris insuffisants ou mauvais étalonnage. Passez à un système de contrôle 10 bits ou 12 bits.
Q2 : Un pas de pixel plus petit est-il toujours meilleur ?
R : Non. Il faut l’adapter à la distance de vision.
Q3 : Quel taux de rafraîchissement est suffisant ?
R : 960 Hz est suffisant dans la plupart des cas ; 1 920 Hz et plus pour un visionnage ou un enregistrement prolongé.
Q4 : Un entretien est-il nécessaire ?
R : Oui. Calibrez et nettoyez tous les 6 mois pour prolonger la durée de vie de 30 à 50 %.
Q5 : La durée de vie est-elle réellement de 50 000 heures ?
R : C’est le temps nécessaire pour atteindre 50 % de luminosité. Les écrans restent utilisables au-delà.
Avis d'expert
Ne vous laissez pas tromper par le terme « haute résolution ». La qualité d'un écran LED dépend de quatre facteurs clés :
la technologie des pixels, l'étalonnage des couleurs, la gestion thermique et la qualité du système de contrôle.
Effectuez toujours un test en situation réelle avant d'acheter. Investir 2 000 à 3 000 $ au départ peut vous éviter une erreur de 50 000 $.
Enfin, au lieu de négocier 5 à 10 % sur le prix, concentrez-vous sur les plans d'étalonnage, les services de maintenance et le temps de réponse ; ce sont ces éléments qui déterminent la valeur à long terme bien plus que le coût initial.
