Un chef décorateur arrive sur un tournage test avec un écran LED d'une valeur de 180 000 $. Sur le papier, les spécifications de la dalle sont parfaites : résolution P1.9, fréquence de rafraîchissement de 3 840 Hz et « fidélité des couleurs de qualité professionnelle ». Le premier test caméra révèle des lignes de balayage horizontales sur chaque image. Le deuxième test, réalisé à f/2.8, montre des interférences de moiré qui rendent l'arrière-plan inutilisable. Le troisième test expose des bandes de dégradé dans toutes les zones d'ombre. Trois défaillances, trois causes différentes, une erreur coûteuse.
Il ne s'agit pas d'un scénario hypothétique. C'est le résultat le plus fréquent lorsque les acheteurs choisissent des murs LED de production virtuelle en se basant sur des arguments marketing plutôt que sur des spécifications techniques vérifiables. La différence entre un panneau fonctionnel en salle d'exposition et un panneau fonctionnel sur un plateau de tournage se résume à six spécifications que la plupart des fournisseurs présentent de manière erronée ou qu'ils ne maîtrisent pas eux-mêmes :
Compatibilité du signal Genlock , profondeur de bits en niveaux de gris à faible luminosité , méthodologie de suppression du moiré, mesure du volume de couleur, architecture d'intégration du processeur et synchronisation de l'angle d'obturation.
Ce guide est destiné aux décideurs techniques qui doivent réussir du premier coup : superviseurs de production virtuelle, directeurs de la photographie, ingénieurs de diffusion et intégrateurs de systèmes spécifiant les volumes de LED pour les flux de travail ICVFX (effets visuels intégrés à la caméra).
Il aborde les spécifications qui déterminent les performances à l'écran, les questions qui distinguent les fournisseurs qualifiés des revendeurs, et les décisions d'intégration qui font le succès ou l'échec d'un investissement de plus de 200 000 $ dans un volume de LED.

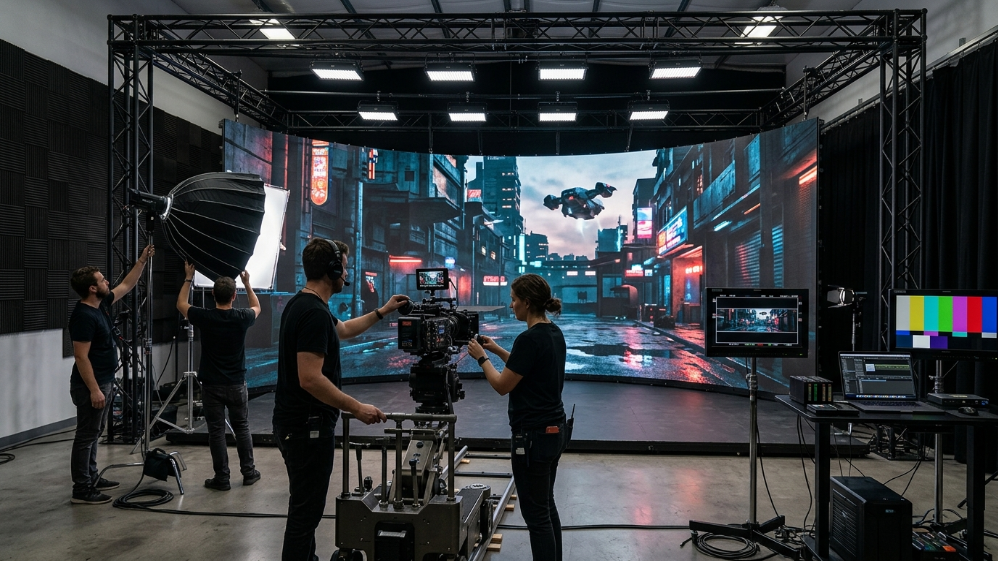

Pourquoi les panneaux LED standard échouent à la caméra — et que signifie réellement « prêt pour la caméra »
Le terme « compatible caméra » apparaît dans presque toutes les fiches techniques des panneaux LED destinés au marché de la production virtuelle.
Cela ne signifie rien sans spécifications quantifiables.
Un panneau est prêt pour la caméra lorsqu'il ne produit aucun artefact visible dans les conditions spécifiques de la caméra, de l'objectif, de la fréquence d'images et de l'angle d'obturation utilisés sur votre plateau.
Cette définition introduit immédiatement quatre variables que la plupart des fiches techniques ignorent complètement.
Les trois artefacts de l'appareil photo qui gâchent une photo : le moiré, les lignes de balayage et les bandes de dégradé

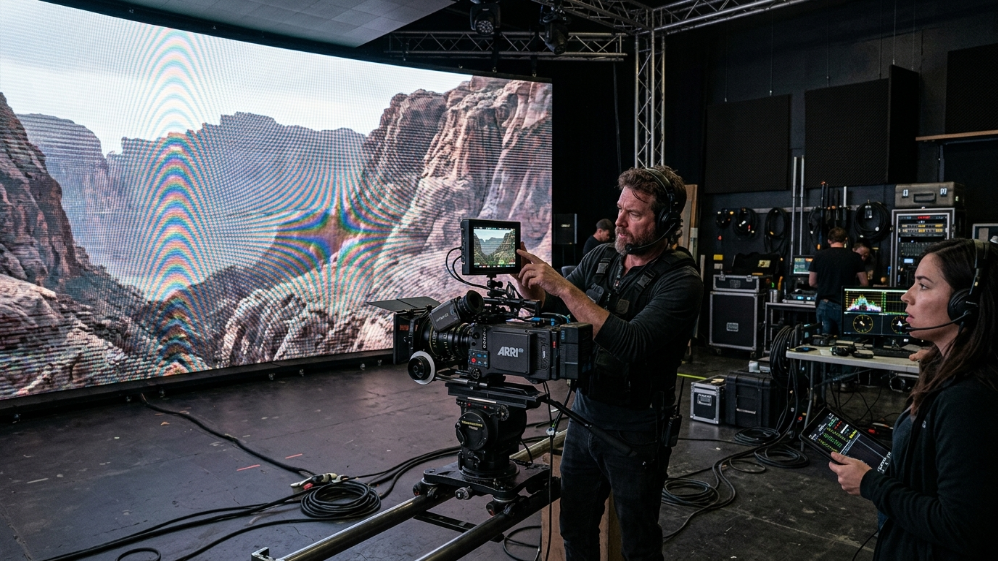

Interférence de Moiré
L'interférence de moiré est un phénomène de fréquence spatiale.
Cela se produit lorsque la grille de pixels LED interagit avec la grille de photosites du capteur de la caméra à une fréquence qui produit des motifs de battement visibles — généralement des ondes diagonales ou des artefacts en damier.
La gravité est déterminée par trois facteurs :
- Le rapport entre le pas de pixel des LED et la taille des pixels du capteur de la caméra
- La distance focale de l'objectif
- Le réglage de l'ouverture
Un panneau P2.6 qui ne produit aucun moiré à f/5.6 peut devenir inutilisable à f/2.0 car la profondeur de champ plus faible rend la grille de pixels visible.
Lignes de balayage
Les lignes de balayage apparaissent sous forme de bandes horizontales se déplaçant verticalement dans l'image.
Elles sont dues à un décalage entre le cycle de rafraîchissement du panneau LED et le balayage par obturateur roulant de la caméra.
Si le panneau se rafraîchit à 1 920 Hz et que la caméra capture à 24 images par seconde avec un angle d’obturation de 180 degrés (exposition de 1/48 seconde), la ligne de balayage LED traverse la fenêtre d’exposition du capteur à une vitesse qui produit des bandes visibles.
L'artefact disparaît à 3 840 Hz et est entièrement éliminé à 7 680 Hz, mais seulement si la fréquence de balayage du panneau est synchronisée avec le déclenchement de l'appareil photo via Genlock ou un mécanisme de synchronisation matérielle équivalent.
Bandes dégradées
Le phénomène de bandes dégradées correspond à la postérisation visible des transitions de couleurs douces, que l'on observe le plus souvent dans les dégradés de ciel, l'atténuation des ombres et les scènes à faible luminance.
Cela est dû à une profondeur de bits de niveaux de gris insuffisante dans le circuit intégré de commande de la LED ou dans le pipeline de traitement.
Un panneau 8 bits produit 256 niveaux de luminosité discrets par canal de couleur.
À pleine luminosité, ces différences sont imperceptibles.
À 20 % de luminosité — le niveau de fonctionnement typique d'un mur d'arrière-plan LED volumétrique — les marches deviennent visibles sous forme de bandes distinctes.
Un pipeline de traitement 16 bits produit 65 536 étapes par canal, maintenant des dégradés fluides même à une luminosité de 10 %.
Comment interagissent le taux de rafraîchissement, la profondeur des niveaux de gris et le Genlock — et pourquoi il est impossible d'optimiser un seul de ces paramètres isolément
Un taux de rafraîchissement de 7 680 Hz n'élimine pas les lignes de balayage si l'écran n'est pas synchronisé avec l'horloge d'images de la caméra.
Un pipeline de niveaux de gris 16 bits n'empêche pas l'apparition de bandes si le circuit intégré de commande de la LED fonctionne en 12 bits.
La synchronisation Genlock n'empêche pas l'effet moiré si le pas de pixel est trop fin par rapport à la résolution du capteur de l'appareil photo.
Ces spécifications sont interdépendantes, et optimiser l'une tout en ignorant les autres produit des panneaux qui présentent des défaillances prévisibles.
Relation entre les spécifications et les modes de défaillance
| Spécification | Fonction principale | Mode de défaillance en cas d'absence | Méthode de vérification |
|---|---|---|---|
| Fréquence de rafraîchissement ≥ 7 680 Hz | Effectue un cycle de balayage complet dans la fenêtre d'obturation de l'appareil photo | lignes de balayage horizontales, scintillement roulant | Test de caméra haute vitesse à plus de 120 images par seconde |
| Profondeur de bits en niveaux de gris ≥ 16 bits | Maintient des transitions de couleurs fluides même à faible luminosité. | Effet de bandes dégradées, postérisation dans les ombres | Test de rampe SMPTE à 20 % de luminosité |
| Genlock / synchronisation à trois niveaux | Alignement du cadre LED avec l'obturateur de la caméra ouvert | Déchirures d'image, artefacts de rafraîchissement partiel | Vérification du signal de synchronisation à l'oscilloscope |
| Pas de pixel par rapport à la résolution du capteur | Empêche les interférences de fréquence spatiale | Motifs moirés, artefacts d'ondes diagonales | Test sur caméra avec l'objectif cible à l'ouverture de travail |
D’après notre expérience en matière d’intégration de panneaux LED pour les studios de diffusion et les productions cinématographiques en Amérique du Nord et en Europe, l’erreur d’approvisionnement la plus courante consiste à choisir un panneau uniquement en fonction de son taux de rafraîchissement.
Un écran 7 680 Hz avec niveaux de gris 12 bits et sans entrée Genlock ne fonctionnera pas sur le plateau.
Un écran 3 840 Hz avec niveaux de gris 16 bits et Genlock matériel le surpassera à tous les niveaux mesurables.
Sélection du pas de pixel pour chaque zone d'un volume LED

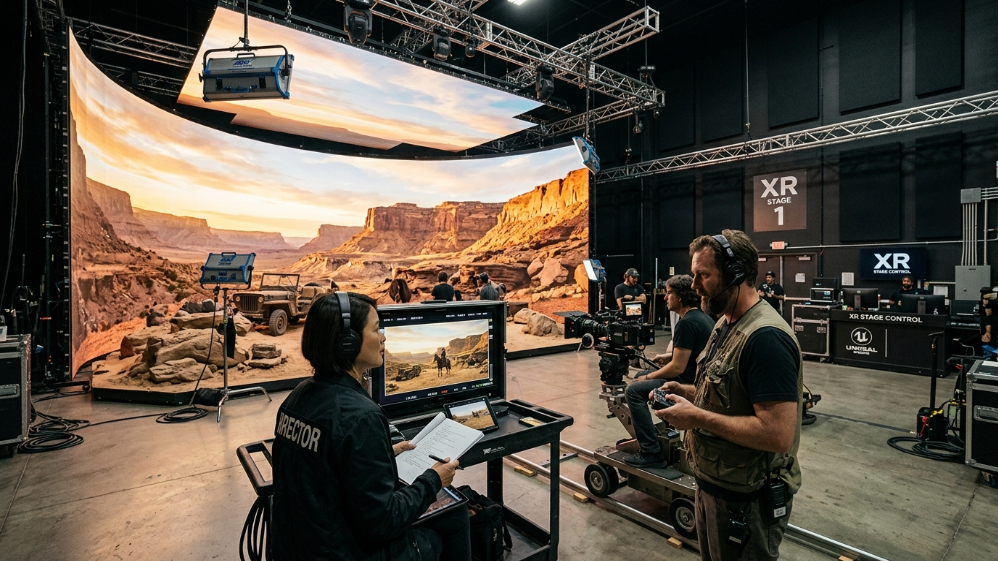

Un volume LED ne correspond pas à une surface unique.
Il s'agit d'un environnement multizone où chaque surface — mur de fond, plafond, sol et panneaux lumineux — fonctionne dans des conditions de vision différentes et remplit une fonction différente dans la prise de vue.
Spécifier un seul pas de pixel pour l'ensemble du volume est une erreur de catégorie qui conduit soit à une surspécification, soit à une sous-spécification.
Mur d'arrière-plan (P1.5–P2.6) : Équilibre entre résolution, distance de vision et budget
Le mur principal en arrière-plan est la surface qui apparaît dans la majorité des plans.
Elle est généralement observée par la caméra à une distance de 3 à 6 mètres et doit restituer les détails les plus fins sans structure de pixels visible.
La formule standard du secteur pour la distance de vision minimale est la suivante :
Distance minimale (mètres) = pas de pixel (mm) × 3
Un panneau P1.9 nécessite une distance de vision minimale de 5,7 mètres pour que la grille de pixels devienne imperceptible à l'œil humain.
Les appareils photo ne sont pas des yeux humains.
Une caméra de cinéma plein format équipée d'un objectif de 50 mm à f/2.8 restitue beaucoup plus de détails que l'œil humain à la même distance.
Le résultat pratique est que la formule du pas de pixel × 3 sous-estime la structure de pixel visible sur la caméra d'environ 30 %.
Pour le travail avec la caméra, la formule la plus sûre est :
Distance minimale (mètres) = pas de pixel (mm) × 4
La deuxième variable est la résolution du capteur de l'appareil photo.
Un capteur 4K (3840 × 2160 pixels) capturant un mur LED de 4 mètres de large à 5 mètres de distance voit environ 960 pixels LED horizontalement si le mur utilise P1.9.
Le capteur sous-échantillonne la grille de LED d'un facteur de 2,2:1, ce qui est suffisant pour éviter le repliement de spectre.
Un capteur 6K ou 8K placé à la même distance commence à se rapprocher d'un échantillonnage 1:1, ce qui augmente considérablement le risque de moiré.
Plafonniers, sols et dômes LED : pourquoi chaque zone a des exigences d’inclinaison différentes
Plafond à LED
Le plafond à LED d'un volume est vu obliquement et à une distance effective plus grande que le mur de fond.
Un panneau de plafond monté à 4 mètres au-dessus du sol et observé depuis une position de caméra située à 3 mètres de distance a une distance de vision effective d'environ 5 mètres.
Cela permet un pas de pixel plus grossier (P3.9–P6.0) sans structure de pixel visible, réduisant le coût par mètre carré de 40 à 60 % par rapport à P1.9.
Sol LED
Le plancher LED est soumis à des contraintes différentes.
Il doit supporter la charge mécanique des talents, du matériel et des mouvements de la caméra.
Cela nécessite une conception d'armoire renforcée avec une résistance aux chocs plus élevée (IK08 ou mieux).
Les panneaux de sol sont vus de bas en haut à courte distance (1 à 3 mètres), mais ne constituent presque jamais le principal élément de la prise de vue.
Un pas de P2,9–P3,9 est suffisant pour la plupart des applications.
La spécification critique pour les panneaux de sol n'est pas la densité de pixels, mais la couche de diffusion qui empêche les réflexions spéculaires de créer des points chauds dans l'image.
Formule de risque de moiré : comment calculer l’espacement de pixels optimal pour votre appareil photo et votre objectif.
L'effet moiré se produit lorsque la fréquence spatiale de la grille de pixels de la LED se rapproche de la fréquence spatiale du réseau de filtres de Bayer du capteur de la caméra.
La formule d'évaluation du risque de moiré est la suivante :
(Pas de pixel de la LED en mm) ÷ (Pas de photosite du capteur en mm) = rapport d'interférence
Interprétation des risques :
| Rapport d'interférence | Niveau de risque |
|---|---|
| 0,8 – 1,2 | Risque élevé |
| En dessous de 0,5 | Faible risque |
| Au-dessus de 2,0 | Faible risque |
Un capteur plein format (36 mm × 24 mm) à résolution 4K a un pas de photosite d'environ 0,009 mm.
Un panneau LED P1.9 possède un espacement de pixels de 1,9 mm.
Le rapport d'interférence est :
1,9 ÷ 0,009 = 211:1
Cela se situe bien en dehors de la zone d'interférence, c'est pourquoi P1.9 est un choix sûr pour les caméras 4K plein format.
Le deuxième outil d'atténuation est l'ouverture de l'objectif.
Fermer le diaphragme à f/5.6 ou f/8 augmente la profondeur de champ et rend la grille de pixels LED plus visible, ce qui accroît le risque de moiré.
L'ouverture à f/2.0 ou f/2.8 crée un bokeh qui diffuse la grille de pixels, ce qui réduit le risque de moiré.
Matrice de sélection du pas de pixel du volume LED XR
| Zone de volume | Arpentage recommandé | Distance de vision minimale | Capteur de caméra | Moiré Risk | Guidage par ouverture |
|---|---|---|---|---|---|
| Mur de fond principal | P1.5 – P1.9 | 3 – 5 m | Écran plein format / S35 en 4K+ | Faible | f/2.0 – f/4.0 sûr |
| Contexte secondaire | P2.0 – P2.6 | 5 – 8 m | S35 en 4K | Moyen | f/2.8+ recommandé |
| plafond/dôme LED | P3.9 – P6.0 | 4 – 10 m (oblique) | Tout format | Faible | Toute ouverture |
| sol LED | P2.9 – P3.9 | 1 – 3 m (vers le bas) | Tout format | Faible | Toute ouverture |
| panneaux lumineux pratiques | P1.9 – P2.6 | < 2 m | Tout format | Haut | f/2.8+ avec filtre de diffusion |
Risque de moiré évalué aux ouvertures de production typiques. Rapport d'interférence = pas de pixel de la LED (mm) ÷ pas de photosite du capteur (mm) ; les valeurs de 0,8 à 1,2 présentent un risque élevé quelle que soit la zone.
Genlock et synchronisation de l'obturateur de la caméra : la spécification qui fait ou défait ICVFX
Genlock est la spécification la plus mal comprise dans la catégorie des LED de production virtuelle.
Les fournisseurs affirment prendre en charge Genlock sans préciser le format du signal, la compatibilité de la fréquence d'images ou la couche d'implémentation.
Les acheteurs supposent que « compatible Genlock » signifie que le panneau se synchronisera avec leur caméra.
Le résultat est un mur LED de 200 000 dollars qui se déchire à chaque prise car le signal Genlock est acheminé vers le mauvais appareil dans la chaîne de signal.

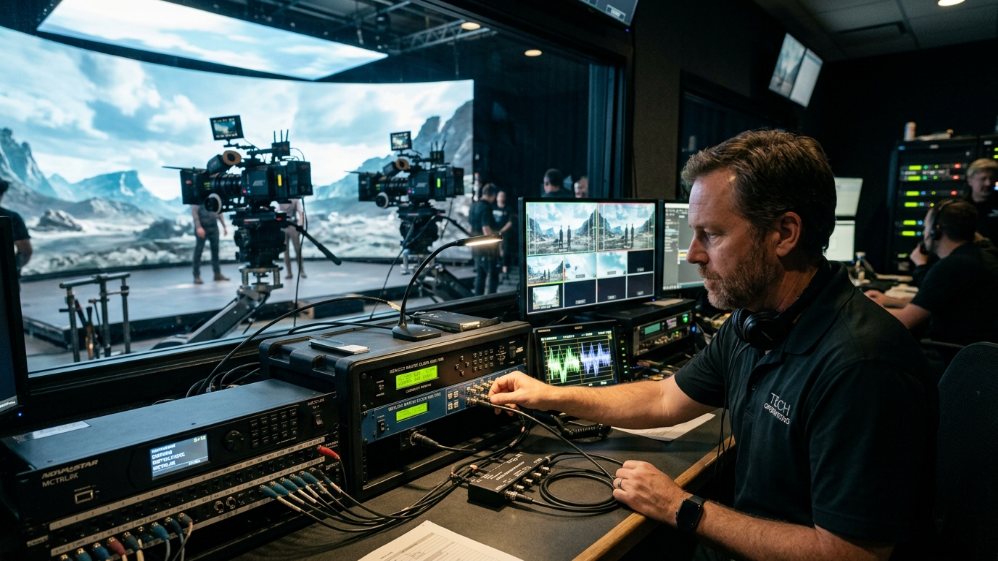

Genlock vs. Framelock vs. ShutterSync — Trois problèmes différents, trois solutions différentes
Genlock
Le Genlock est la synchronisation du cycle d'affichage des images du panneau LED avec une horloge de référence externe.
L'objectif est d'aligner la fréquence de rafraîchissement de la LED sur la fréquence d'images de la caméra.
Sans Genlock, la caméra peut capturer la LED en cours de rafraîchissement, produisant des artefacts d'image partielle ou des déchirures.
Framelock
Le Framelock est la synchronisation de plusieurs panneaux LED entre eux.
Dans un grand espace LED comportant plus de 50 bornes d'affichage, le contrôleur de chaque borne doit dessiner sa portion d'image exactement en même temps que toutes les autres bornes.
ShutterSync
ShutterSync est une fonctionnalité spécifique à Brompton qui va encore plus loin que Genlock.
Il synchronise le balayage des lignes du panneau LED avec le balayage de l'obturateur roulant de la caméra.
Cela élimine les bandes horizontales qui peuvent apparaître même lorsque Genlock est correctement configuré.
ShutterSync nécessite un processeur Brompton Tessera SX40 ou R2+.
Calcul des angles d'obturation : la formule indispensable à tout directeur de la photographie sur un plateau de tournage
La fréquence de rafraîchissement minimale que votre mur LED doit supporter est :
Fréquence de rafraîchissement minimale = Fréquence d'images × (360 ÷ Angle d'obturation) × Facteur de sécurité (2)
À 24 images par seconde avec un obturateur à 180° :
24 × (360 ÷ 180) × 2 = 96 Hz minimum
À 24 images par seconde avec un obturateur à 270° :
24 × (360 ÷ 270) × 2 = 64 Hz minimum
Le véritable problème réside dans le comportement de la gradation PWM à faible luminosité.
Les panneaux LED commerciaux standard d'une fréquence de 3 840 Hz peuvent voir leur taux de rafraîchissement effectif diminuer de 60 à 70 % lorsqu'ils sont atténués à 30 % de leur puissance.
Un écran se comportant comme un écran 1 152 Hz dans une scène sombre produira des lignes de balayage horizontales, quelles que soient les spécifications indiquées.

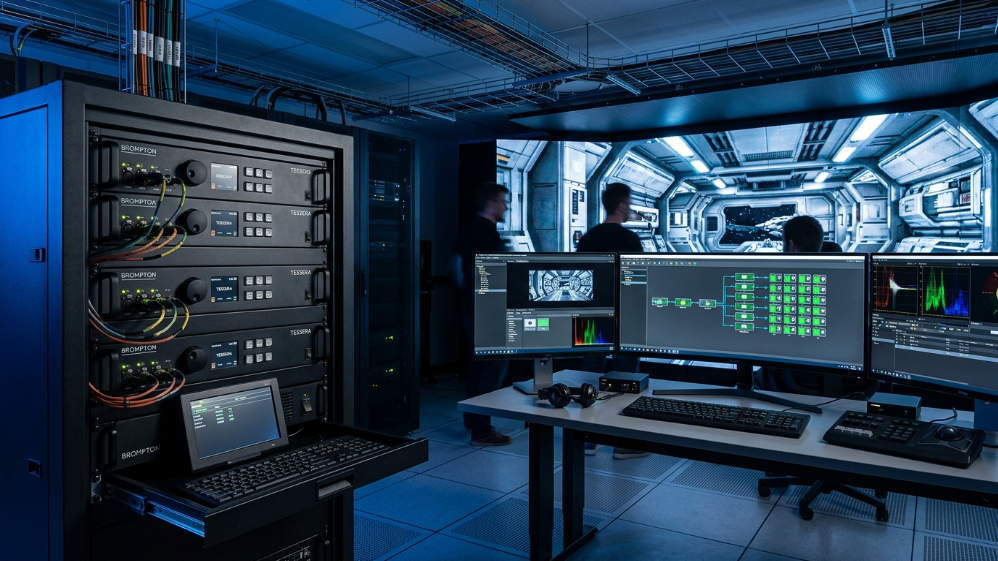

Intégration Brompton Tessera : la chaîne de signal complète
| Couche de chaîne de signal | Composant | Fonction | Spécifications critiques |
|---|---|---|---|
| Source de synchronisation | Boîtier de caméra (ARRI / RED / Sony) | Sortie de référence Genlock | Synchronisation à trois niveaux, gigue <1 ns |
| Distribution synchronisée | Générateur de synchronisation Blackmagic / AJA | Diffuser la référence à tous les appareils | Distribution à verrouillage de phase |
| Traitement | Brompton Tessera SX40 | Gestion des cadres, EBD, OSCA | Pipeline de traitement 16 bits complet |
| Carte réceptrice | Hima XR R2+ | Stockage d'étalonnage par armoire | Prise en charge native de ShutterSync® |
| surface d'affichage | Panneaux Hima Series XR | Flux lumineux final | 7 680 Hz, 16–22 bits, 99 % DCI-P3 |
| Système d'étalonnage | Brompton Hydra / OSCA | Correction d'uniformité par pixel | Coefficients stockés sur carte R2+ |
C'est grâce à la fonction Extended Bit Depth (EBD) du SX40 que la spécification de niveaux de gris 16-22 bits prend tout son sens.
Les pipelines de traitement LED standard tronquent les données en niveaux de gris à 8 ou 10 bits avant leur transmission au panneau.
EBD préserve la profondeur de bits intégrale sur toute la chaîne.
OSCA s'attaque au deuxième mode de défaillance majeur : l'uniformité des couleurs d'un panneau à l'autre.
Série Sostron Hima XR : Que signifie réellement la fiche technique ?
Spécifications de base
- Pas de pixel : P1,5 / P1,9 / P2,6 (murs d’arrière-plan principaux)
- P2.9 / P3.9 (panneaux de plafond et de sol)
- Fréquence de rafraîchissement : 7 680 Hz en continu
- Profondeur de gris : 16–22 bits
- Gamme de couleurs : 99 % DCI-P3
- Compatibilité processeur : cartes réceptrices Brompton Tessera SX40 + R2+
- Poids du meuble : 6,5 kg
- Maintenance : remplacement du module d'accès frontal
Le chiffre DCI-P3 mérite d'être souligné.
La plupart des panneaux LED sont spécifiés par rapport à l'espace colorimétrique sRGB, qui couvre environ 72 % de l'espace DCI-P3.
Un écran revendiquant une « large gamme de couleurs » par rapport à sRGB n'est pas équivalent à un écran calibré selon DCI-P3.
Pour les productions avec des livrables HDR, cette distinction fait la différence entre réussir et échouer à l'examen technique d'une plateforme.
Foire aux questions
Q1 : Puis-je utiliser un mur LED commercial standard pour la production virtuelle si j'y ajoute un processeur Brompton ?
Le processeur gère la synchronisation et l'étalonnage, mais il ne peut pas compenser les limitations matérielles de l'écran.
Le processeur amplifie les performances d'un bon écran ; il ne peut pas sauver un mauvais.
Q2 : Comment puis-je calculer si mon mur LED provoquera un effet moiré avec ma caméra spécifique ?
Divisez le pas de pixel de la LED en millimètres par le pas de photosite de votre capteur d'appareil photo en millimètres.
Si le résultat se situe entre 0,8 et 1,2, vous vous trouvez dans la zone à haut risque d'interférence.
Options d'atténuation :
- Ouvrez l'ouverture
- Augmenter la distance focale
- Spécifiez un espacement de pixels plus fin.
Q3 : Quel est le volume minimal de LED pour une configuration fonctionnelle avec un seul talent ?
Un entretien fonctionnel ou une configuration avec un seul talent nécessite environ :
- Mur de fond principal de 6 m de large × 3 m de haut
- Panneaux de plafond si le remplacement de l'éclairage suspendu est nécessaire
Les longs métrages de production spécifient généralement des fonds incurvés de plus de 20 mètres.
Q4 : Une couverture DCI-P3 de 99 % signifie-t-elle que le mur LED peut remplacer tout éclairage pratique ?
Non.
Les volumes LED remplacent les environnements d'arrière-plan et contribuent à l'ambiance sonore.
Ils ne peuvent pas remplacer l'éclairage principal pour les artistes.
Q5 : Combien de temps faut-il pour calibrer un Brompton OSCA pour un grand volume de LED ?
- Volume de 100 m² : étalonnage initial de 4 à 6 heures
- Remplacement d'une seule armoire : recalibrage en 30 à 45 minutes
Intégrez du temps d'étalonnage dans votre planning de préproduction.
Avis d'expert
Les spécifications virtuelles des LED de production ne sont pas des arguments de différenciation marketing, mais une assurance pour la production.
Un écran qui ne fonctionne pas correctement à 30 % de luminosité sur un plateau sombre et atmosphérique, ou qui produit du moiré avec un capteur plein format à 50 mm, n'a pas droit à une seconde chance sur une scène où l'on paie 50 000 dollars par jour.
La combinaison par Hima Series XR d'un taux de rafraîchissement soutenu de 7 680 Hz, d'une échelle de gris compatible EBD 16-22 bits et d'une intégration native Brompton Tessera permet de résoudre les trois modes de défaillance qui interrompent réellement les productions :
- Lignes de balayage
- bandes d'ombre
- déchirures du cadre
La couverture DCI-P3 à 99 % boucle la boucle pour les livrables HDR.
Pour les installations LED permanentes en volume :
- Commencez par P1.9 pour le mur de fond principal
- Utiliser P3.9 pour les panneaux de plafond
Pour les systèmes de tournée ou de location :
- Le P2.6, avec ses 6,5 kg par armoire, offre un équilibre pratique entre logistique et performance.
Spécifiez les valeurs numériques. Les modes de défaillance sont bien documentés et les calculs sont sans appel.
Références :
Groupe d'étude sur la production virtuelle de la SMPTE
Test de production d'effets visuels intégrés à la caméra (ICVFX)
